Viessmann 230V Anschlussmodul Heizen/Kühlen 6 Zonen 7750195
55,00 €
Sofort verfügbar, Lieferzeit: 1-3 Werktage
- DEAL-Anfrage Option
- versandfrei ab 69 € in DE (Paket S)
- 30 Tage Rückgabe (Bestellung mit Kundenkonto)
- 2 % Skonto bei Vorkasse
Anschlussmodul Heizen/Kühlen 6 Zonen - Zentrale Steuereinheit für Flächentemperierung, Pumpensteuerung, 230V
Das Anschlussmodul Heizen/Kühlen mit 6 Zonen ist die zentrale Anschlusseinheit für Einzelraumregelungen in Heiz- und Kühlsystemen. Es ermöglicht eine schnelle, übersichtliche Verdrahtung aller Systemkomponenten wie Regler und Stellantriebe. Die Spannungsversorgung erfolgt direkt über das Modul, wodurch eine zuverlässige Steuerung und Signalweiterleitung gewährleistet ist. Mit integrierter Pumpensteuerung, Absenkkanal und Anschlüssen für Temperaturbegrenzer sowie Change Over Signal bietet das Modul hohe Flexibilität und Funktionssicherheit für anspruchsvolle Anwendungen.
Technische Daten & Eigenschaften
- Für bis zu 6 Heizzonen geeignet
- 15 Anschlussklemmen für maximal 15 Stellantriebe
- Betriebsspannung: 230 V ±10 Prozent, 50 Hz
- Maximale Leistungsaufnahme: 50 VA
- Schutzart: IP 20, Schutzklasse II
- Gehäusematerial: ABS, lichtgrau/transparent
- Abmessungen: 90 x 326,5 x 52 mm

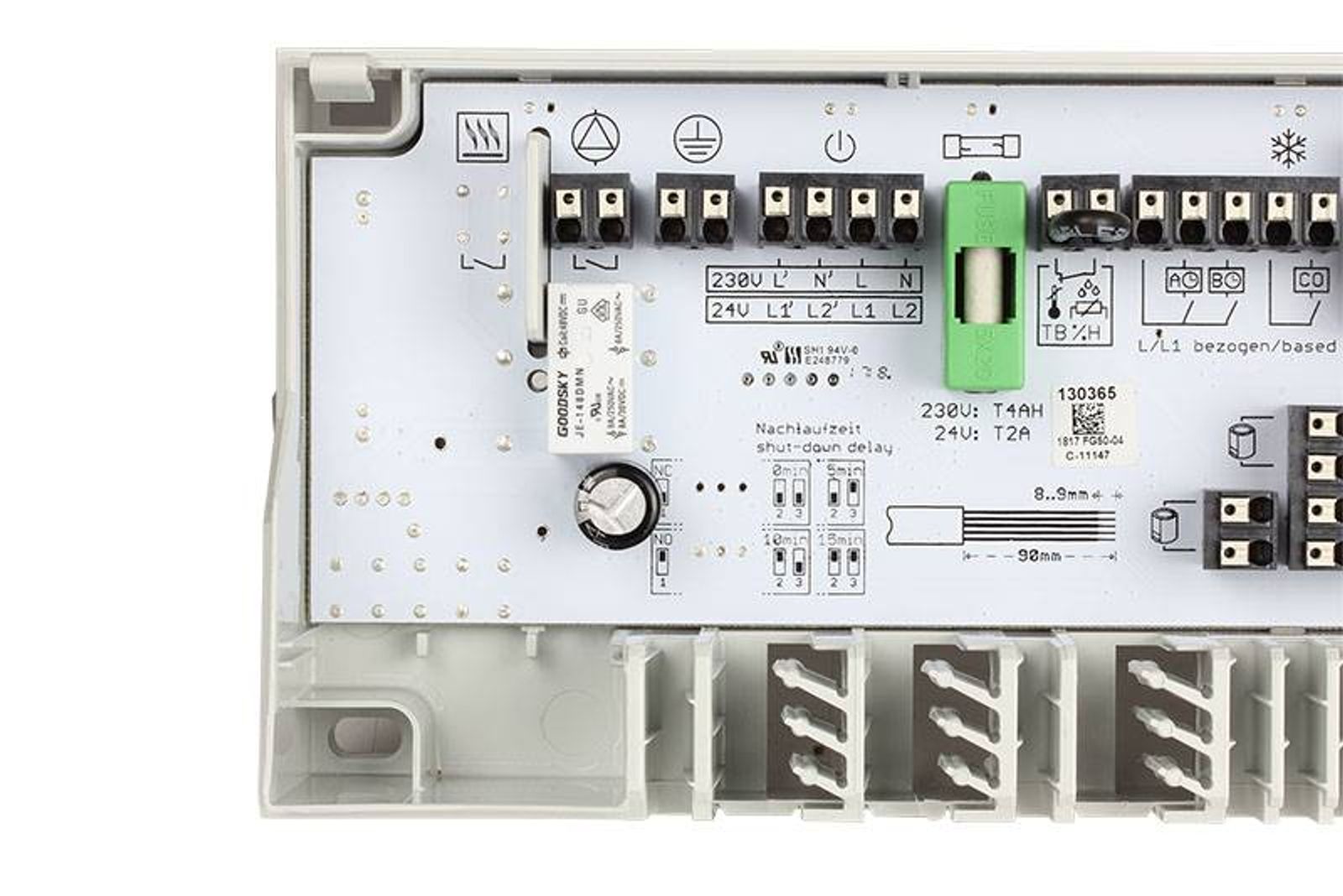

- Schraublose Klemmenanschlusstechnik
- Pumpensteuerung und Kesselschaltung integriert
- Anschluss für Temperaturbegrenzer/Taupunktsensor und Change Over
- Absenkkanal für externe Systemuhr
- Geeignet für NC-Stellantriebe, ohne Pumpensteuerung auch für NO-Stellantriebe
- Wartungsfrei und hohe Funktionssicherheit
- Lieferumfang: Anschlussmodul 230V, 6 Zonen, Anleitung in 12 Sprachen
Beschreibung
Das Anschlussmodul Heizen/Kühlen 6 Zonen ist speziell für die zentrale Steuerung von Flächentemperierungssystemen in Wohn- und Gewerbeobjekten entwickelt. Es verbindet Regler und Stellantriebe effizient und sorgt für eine sichere Signalübertragung und Spannungsversorgung aller Komponenten. Die schraublose Klemmenanschlusstechnik und die übersichtliche Anordnung der Anschlussklemmen ermöglichen eine schnelle und fehlerfreie Installation. Die integrierte Pumpensteuerung sowie die Möglichkeit, Temperaturbegrenzer oder Taupunktsensoren anzuschließen, bieten zusätzliche Sicherheit und Flexibilität im Betrieb.

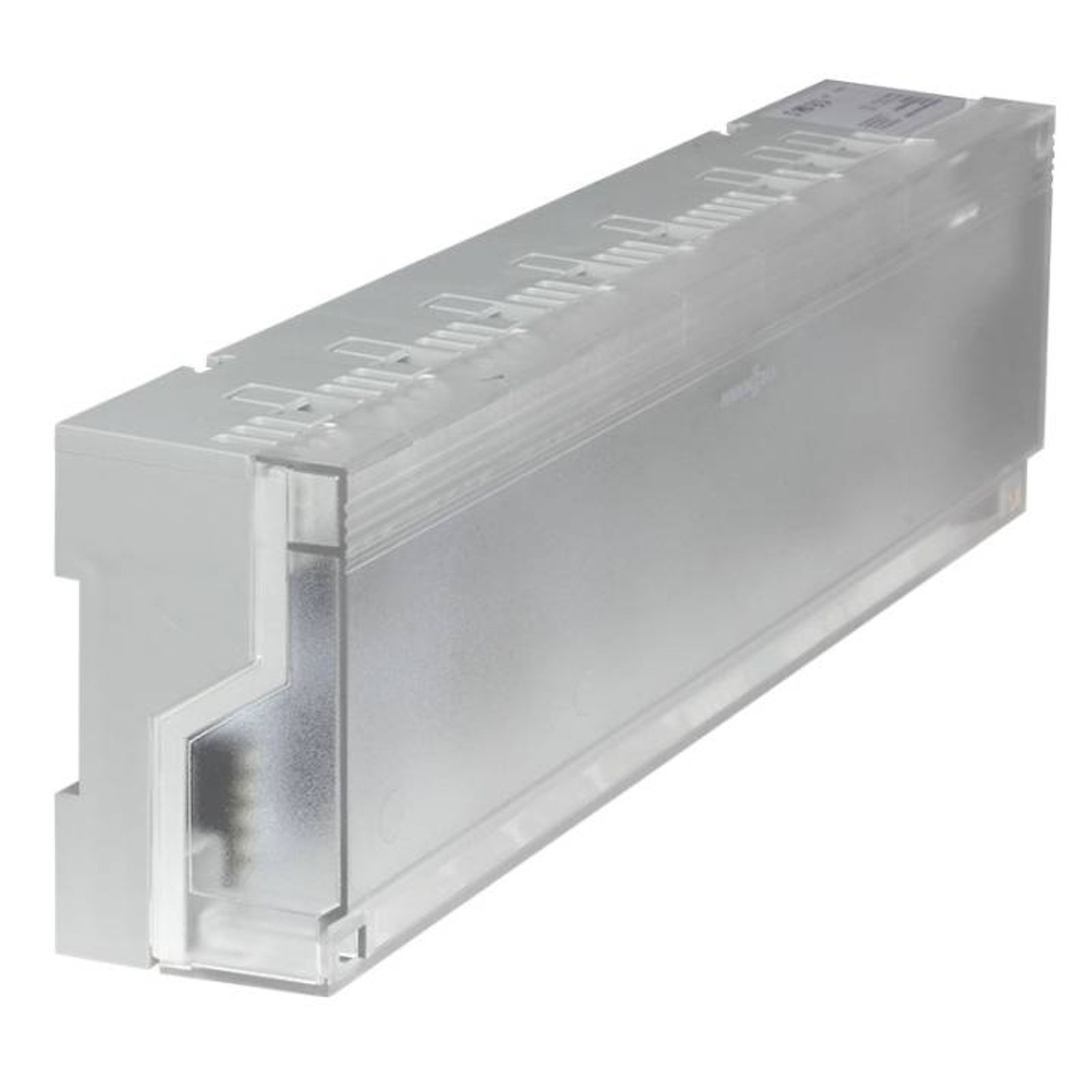

Mit dem Absenkkanal kannst Du die Raumtemperatur zeitgesteuert über eine externe Systemuhr anpassen. Das Modul eignet sich für Systeme mit stromlos geschlossenen (NC) Stellantrieben, kann aber ohne Pumpensteuerung auch mit stromlos offenen (NO) Komponenten betrieben werden. Die bewährte Kabelführung, normenkonforme Zugentlastung und der Schutzleiterzwischenanschluss sorgen für eine langlebige und wartungsfreie Nutzung. Das lichtgraue Gehäuse mit transparenter Abdeckung schützt die Elektronik zuverlässig.
Das Anschlussmodul ist ideal für Handwerker, Installateure und technikaffine Heimwerker, die Wert auf eine zuverlässige, zentrale Steuerung ihrer Heiz- und Kühlsysteme legen. Es bietet hohe Funktionssicherheit, ist wartungsfrei und unterstützt eine Vielzahl moderner Anwendungen im Bereich der Flächentemperierung.
Allgemeine Hinweise:
Um Risiken für Körper- und Gesundheitsschäden auszuschließen, dürfen Montage, Erstinbetriebnahme, Inspektion, Wartung und Reparatur ausschließlich durch qualifiziertes, autorisiertes Fachpersonal (z. B. Heizungs- oder Sanitärinstallateure bzw. zertifizierte Vertragsinstallationsunternehmen) durchgeführt werden.
Fachgerechte Verwendung:
Bitte beachten Sie unbedingt die jeweils beiliegenden Installations-, Betriebs- und Wartungsanleitungen sowie sämtliche Zulassungen der einzelnen Anlagenkomponenten. Insbesondere bei Wärmeerzeugern ist es häufig erforderlich, dass ausschließlich für das jeweilige System zugelassene Abgastechnik verwendet wird. Die bestimmungsgemäße Nutzung setzt ebenso die strikte Einhaltung der in den genannten Unterlagen enthaltenen Inspektions- und Wartungsintervalle voraus.
Elektrische Anlagen:
- Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400 V) dürfen ausschließlich durch den zuständigen Netzbetreiber oder ein im Installateurverzeichnis gelistetes Fachunternehmen installiert werden.
- Elektrogeräte mit Drehstromanschluss (3 ~/400 V) sowie Geräte, die nicht steckerfertig sind, müssen durch einen Fachbetrieb eingebaut werden. Geräte mit einer Leistung von über 12 kW bedürfen zudem vor der Erstinstallation einer ausdrücklichen Zustimmung des Netzbetreibers.
Gasgeräte:
Die Installation, Inspektion, Wartung und Reparatur von Gasgeräten sowie die Einstellung von Gasflüssen dürfen ausschließlich von entsprechend qualifizierten Fachkräften vorgenommen werden.
Haftungsausschluss und rechtliche Hinweise
Die oben aufgeführten Sicherheitshinweise dienen ausschließlich zur allgemeinen Information und ersetzen keinesfalls eine fachkundige Beratung oder die Beachtung der jeweils geltenden gesetzlichen Vorschriften und Herstelleranweisungen. Unser Online-Shop übernimmt keine Haftung für Schäden, die aus einer unsachgemäßen Installation, Bedienung oder Wartung der Produkte entstehen. Es obliegt dem Nutzer, sich vor der Inbetriebnahme umfassend über alle relevanten Sicherheits- und Montagevorschriften zu informieren und diese strikt einzuhalten.
Die bereitgestellten Informationen stellen keine verbindliche technische Anleitung dar und garantieren nicht die Vollständigkeit oder Aktualität der Angaben. Jegliche Haftung für direkte oder indirekte Schäden, die durch die Nutzung der hier zur Verfügung gestellten Informationen entstehen, wird ausdrücklich ausgeschlossen.
