30-2 Roth Noppenplatte WLG040 10,08 m²
179,00 €
Sofort verfügbar, Lieferzeit: 5-7 Werktage
- DEAL-Anfrage Option
- versandfrei ab 99 € in DE (Paket S)
- 30 Tage Rückgabe (Bestellung mit Kundenkonto)
- 2 % Skonto bei Vorkasse
ROTH Noppenplatte 14-17 mm EPS DES 30-2 10,08 m² für Flächenheizung unter Estrich
Die ROTH Noppenplatte 14-17 mm EPS DES 30-2 ist eine Systemplatte zur Wärmedämmung mit oder ohne Trittschallreduzierung unter Estrichen. Sie eignet sich für Flächenheizsysteme in Wohn- und Aufenthaltsräumen, Büroflächen, Arbeitsflächen, Fluren sowie Räumen und Versammlungsräumen mit Personenansammlungen.
Die Noppenplatte ist für Rohrdimensionen 14, 16 und 17 mm ausgelegt und bietet mit ihrem 50 mm Verlegeraster eine sichere und flexible Rohrführung. Durch die Ausführung mit EPS DES sm, WLG 040 und 28 dB Trittschallverbesserung ist sie für belastbare Bodenaufbauten unter Estrich geeignet.
Einsatzbereich
Geeignet zur Wärme- und Trittschalldämmung unter Estrichen bei Flächenheizungen. Die Noppenplatte ist für Wohn- und Aufenthaltsräume, Büroflächen, Arbeitsflächen, Flure sowie Räume und Versammlungsräume vorgesehen, die der Ansammlung von Menschen dienen.
Technische Daten
- Hersteller: Roth
- Produkttyp: Noppenplatte
- Artikelnummer: 1115007913
- Ausführung: EPS DES 30-2
- Geeignet für Rohrdimensionen: 14 mm, 16 mm, 17 mm

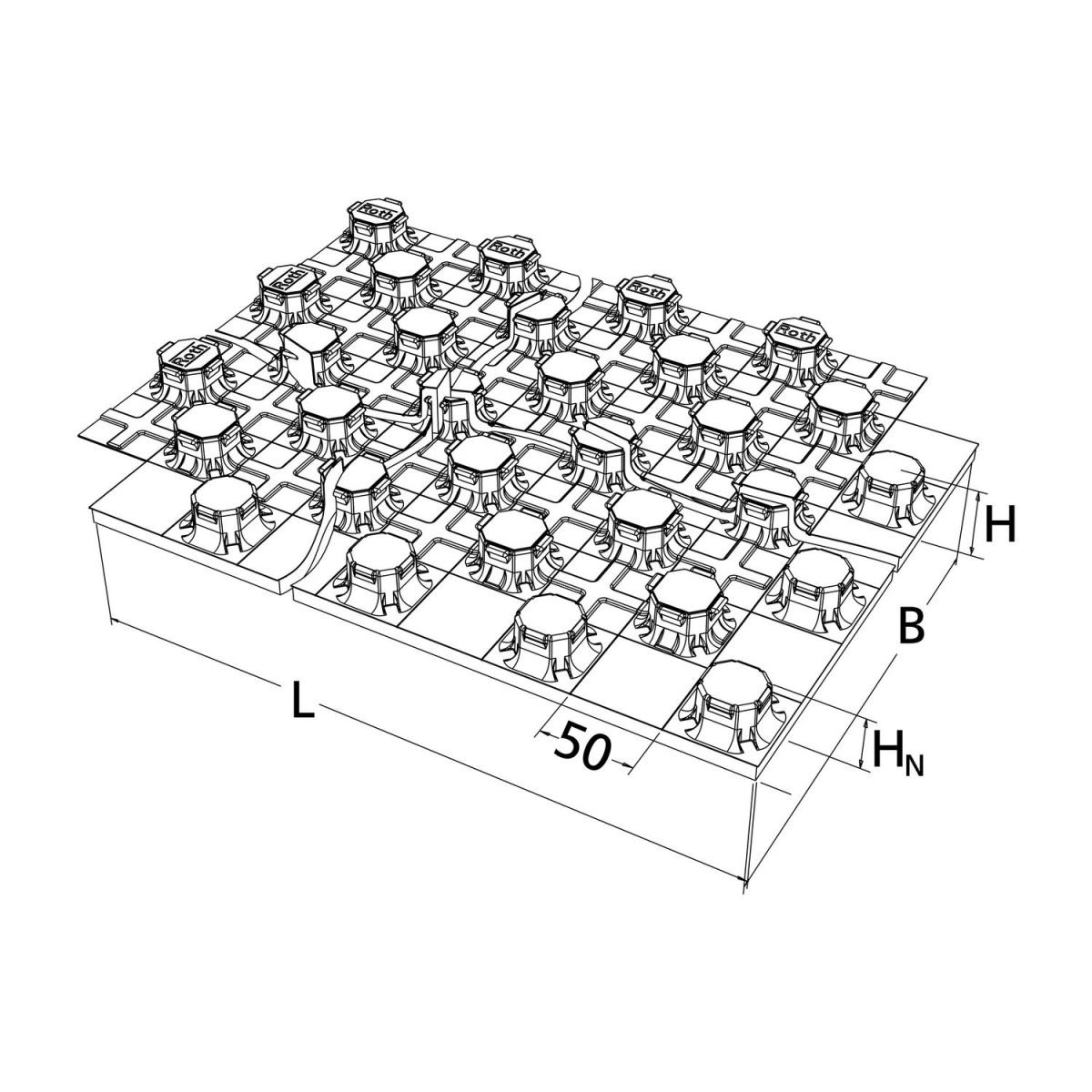

- Abmessung: 1450 x 950 x 50 mm
- Material: EPS DES sm
- Verlegeraster: 50 mm
- Höhe Noppe: 20 mm
- Effektive Verlegefläche je Platte: 1,26 m²
- Wärmedurchlasswiderstand: 0,75 m²K/W
- Trittschallverbesserung: 28 dB nach DIN 4109
- Wärmeleitgruppe: WLG 040
- Max. Verkehrslast: 5 kN/m²
- Dynamische Steifigkeit: 20 MN/m³ nach DIN 18164 Teil 2
- Verlegeabstände: 10, 15, 20, 25, 30 cm
- Überlappung: 50 mm
- Baustoffklasse: B2
- Brandverhalten: DIN EN 13501-1 Klasse E
- Verpackungseinheit: 10,08 m² je Karton, 8 Platten
- Herstellung: DIN EN 13163
- Dämmschichtabdeckung: Foliendeckschicht nach DIN 18560
Montage und Verarbeitung
Die Noppenplatte ist für die Verlegung von Flächenheizungsrohren mit 14, 16 und 17 mm Durchmesser ausgelegt. Das 50 mm Raster ermöglicht variable Verlegeabstände von 10 bis 30 cm. Durch die 50 mm Überlappung lassen sich die Elemente sauber verbinden und für den Estrichaufbau sicher ausrichten.
Produktvorteile
Die ROTH Noppenplatte verbindet Wärmedämmung und Trittschallreduzierung mit einer belastbaren Systemplatte für Flächenheizungen. Sie bietet eine sichere Rohrführung, flexible Verlegeabstände und eine stabile Ausführung für Wohn- und Objektbereiche. Die Kombination aus WLG 040, 28 dB Trittschallverbesserung und 5 kN/m² Verkehrslast macht sie zu einer praxisgerechten Lösung für den Einsatz unter Estrich.
Hinweis: Die angegebene Artikelnummer oder EAN kann je nach Herstellercharge, Verpackungseinheit oder laufender Sortimentsumstellung abweichen. Maßgeblich ist die Produktbezeichnung sowie die in dieser Artikelbeschreibung dargestellte Produktausführung. Bei dem gelieferten Artikel handelt es sich auch bei abweichender Artikelnummer oder EAN um dasselbe Produkt in gleicher Funktion und Ausführung, sofern keine technisch relevanten Merkmale geändert wurden.
| Aufbauhöhe: | ab 81 mm |
|---|---|
| Breite: | 950 mm |
| Druckfestigkeit: | 5 kPa |
| FBH-System: | Noppensystem |
| Isolierstärke: | 30 mm |
| Länge: | 1450 mm |
| Systemhöhe: | 50 mm |
| Verlegeart: | einfache Platte |
| Wärmeleitgruppe: | WLG 040 |
| selbstklebend: | Nein |
