Raumthermostat LCD 230 V Alpha direct Standard mit Designscheibe NC RD 20203-11N5
32,95 €
Sofort verfügbar, Lieferzeit: 1-3 Werktage
- DEAL-Anfrage Option
- versandfrei ab 69 € in DE (Paket S)
- 30 Tage Rückgabe (Bestellung mit Kundenkonto)
- 2 % Skonto bei Vorkasse
Raumthermostat Alpha direct Standard 230 V LCD mit Designscheibe NC

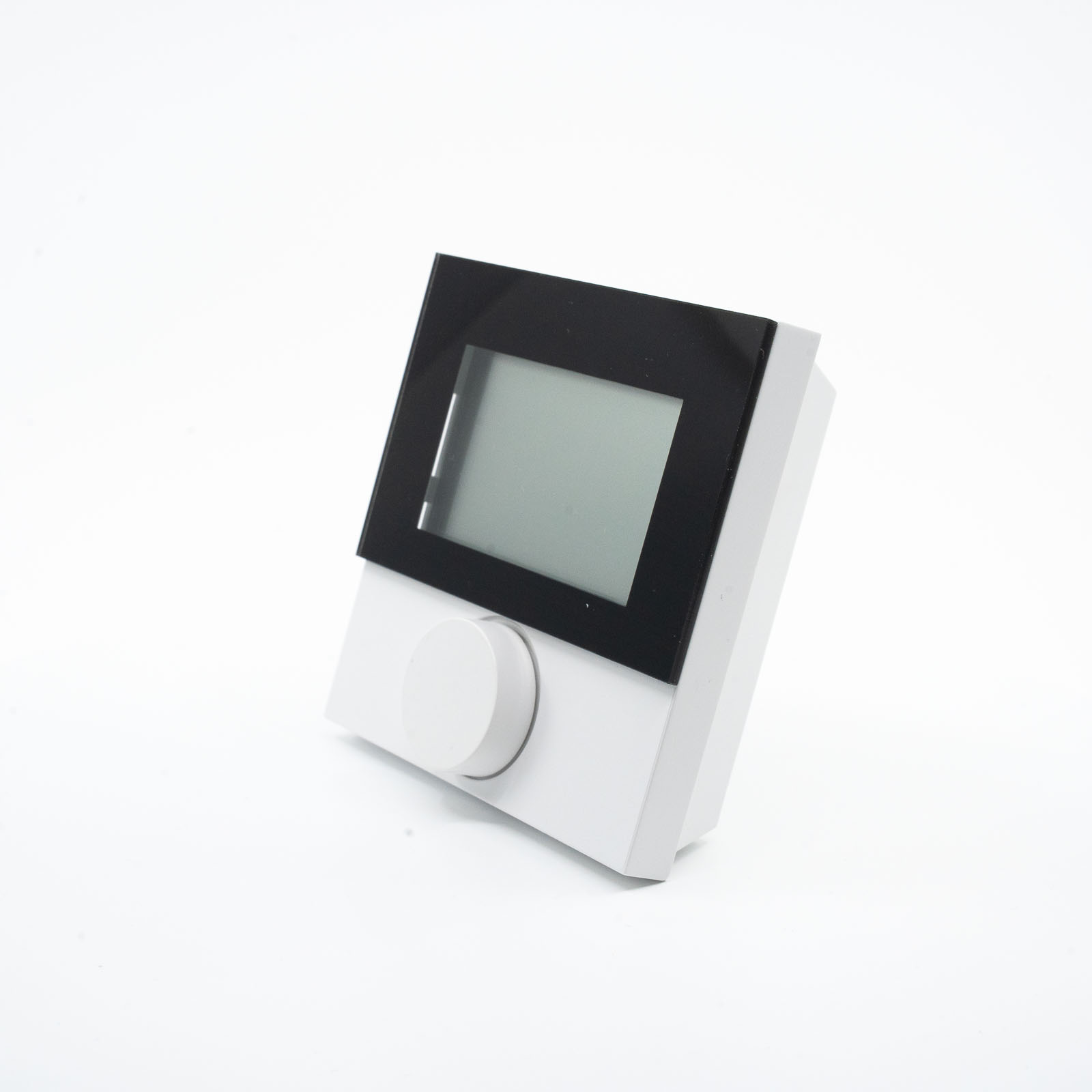

Der Alpha Regler direct Display mit Designscheibe ist ein hochwertiger Raumtemperaturregler zur Erfassung und Regelung der gewünschten Raumtemperatur. Er eignet sich für die komfortable Einzelraumregelung in Flächenheizsystemen und überzeugt durch eine klare, sprachneutrale LCD-Anzeige sowie eine moderne Optik mit schwarzer Designscheibe aus Acrylglas XT.
Die Bedienung erfolgt über einen Drehknopf mit Dreh-Drück-Mechanik und Softrastung. Bereits mit direkt angeschlossenen Stellantrieben ist eine einfache Standalone-Regelung möglich. In Verbindung mit der Anschlusseinheit Alpha Basis direct lässt sich ein perfekt abgestimmtes Gesamtsystem zur Flächentemperierung realisieren.
Das Raumthermostat verfügt über ein Triac-Schaltglied und ist für NC Stellantriebe ausgelegt. Die flache Bauform mit 86 x 86 x 31 mm eignet sich für moderne Wohn- und Zweckbauten und fügt sich optisch sauber in die Raumgestaltung ein.
Einsatzbereich
Das Raumthermostat ist für die Regelung von Flächenheizungen und weiteren Anwendungen der Einzelraumregelung geeignet. Es kann sowohl als Einzelregler mit direkt angeschlossenen Stellantrieben als auch im System mit Alpha Basis direct eingesetzt werden.
Geeignet für
- Einzelraumregelung in Flächenheizsystemen
- Standalone-Betrieb mit angeschlossenen Stellantrieben
- Systembetrieb mit Alpha Basis direct
- NC Stellantriebe
Nicht geeignet für / Bitte beachten
- Nur für NC Stellantriebe geeignet
- Schutzart IP20, nur für trockene Innenräume
- Anschluss und Installation fachgerecht ausführen
Technische Daten
- Modell: RD 20203-11N5
- Betriebsspannung: 230 V ±10 % / 50 Hz
- Spannungsversorgung: über Basis / Netzanschluss
- Schaltglied: Triac
- Schaltleistung: 1 A ohmsche Last, 200 VA induktiv
- Absicherung: T1AH
- Nennstrom ohne Antriebe: ≤ 2 mA
- Max. zulässige Stromaufnahme angeschlossene Antriebe: 1 A
- Wirksinn anschließbarer Stellantriebe: NC
- Einstellbereich Soll-Temperaturvorgabe: 5 bis 30 °C
- Auflösung Soll-Temperaturvorgabe: 0,2 °C
- Messbereich Ist-Temperatur-Erfassung: 0 bis 40 °C
- Korrektur Ist-Temperatur-Erfassung: ±2 °C
- Messgenauigkeit Ist-Temperatur: ±0,5 K zwischen 17 und 24 °C
- Regelgenauigkeit: ±0,5 K zwischen 17 und 24 °C
- Art der Regelung: PI
- Ausgabe Stellgröße: PWM
- PWM-Intervall: 900 sec (15 min)
- Max. Ansteuerdauer des Schaltausgangs im PWM-Intervall: 810 sec (13,5 min)
- Min. Ansteuerdauer des Schaltausgangs im PWM-Intervall: 90 sec (1,5 min)
- Absenkdifferenz / Absenktemperatur: 2 K
- Frostschutztemperatur: 5 °C
- Ventilschutzfunktion: alle 14 Tage für 10 Minuten
- Anschlussleitung: NYM-J 5x1,5 mm²
- Anschlussklemmen: 4 Schraubklemmen 0,22 bis 1,5 mm²
- Schutzart: IP20
- Bemessungsstoßspannung: 1500 V
- Zulässige Umgebungstemperatur: 0 bis 50 °C
- Zulässige Lagertemperatur: -20 bis +70 °C
- Zulässige Umgebungsfeuchtigkeit: 80 %, nicht kondensierend
- Temperatur Kugeldruckprüfung: 550 °C
- Farbe Gehäuse: Signalweiß RAL 9003
- Designscheibe: Acrylglas XT, schwarz
- Gewicht: 105 g ±0,5 g
- Abmessungen Gehäuse: 86 x 86 x 31 mm
- Abmessungen Display: 58 x 34 mm
- Abmessungen Designscheibe: 86 x 56 x 2 mm
Produktvorteile
- Moderne Designausführung mit schwarzer Acrylglas-Scheibe
- Klare LCD-Anzeige mit sprachneutralen Symbolen
- Komfortable Bedienung über Dreh-Drück-Mechanik
- Präzise PI-Regelung mit PWM-Ausgabe
- Frostschutz, Ventilschutz und Schaltausgang deaktivierbar
Montage und Verarbeitung
Die Montage erfolgt über den vorgesehenen Netzanschluss bzw. in Verbindung mit der Alpha Basis direct. Das Gerät ist für trockene Innenräume vorgesehen. Bei der Auswahl der Stellantriebe ist auf den Wirksinn NC und die maximal zulässige Stromaufnahme zu achten.
Hinweis:
Die angegebene Artikelnummer oder EAN kann je nach Herstellercharge, Verpackungseinheit oder laufender Sortimentsumstellung abweichen. Maßgeblich ist die Produktbezeichnung sowie die in dieser Artikelbeschreibung dargestellte Produktausführung. Bei dem gelieferten Artikel handelt es sich auch bei abweichender Artikelnummer oder EAN um dasselbe Produkt in gleicher Funktion und Ausführung, sofern keine technisch relevanten Merkmale geändert wurden.
| Betriebsspannung: | 230 V |
|---|
Allgemeine Hinweise:
Um Risiken für Körper- und Gesundheitsschäden auszuschließen, dürfen Montage, Erstinbetriebnahme, Inspektion, Wartung und Reparatur ausschließlich durch qualifiziertes, autorisiertes Fachpersonal (z. B. Heizungs- oder Sanitärinstallateure bzw. zertifizierte Vertragsinstallationsunternehmen) durchgeführt werden.
Fachgerechte Verwendung:
Bitte beachten Sie unbedingt die jeweils beiliegenden Installations-, Betriebs- und Wartungsanleitungen sowie sämtliche Zulassungen der einzelnen Anlagenkomponenten. Insbesondere bei Wärmeerzeugern ist es häufig erforderlich, dass ausschließlich für das jeweilige System zugelassene Abgastechnik verwendet wird. Die bestimmungsgemäße Nutzung setzt ebenso die strikte Einhaltung der in den genannten Unterlagen enthaltenen Inspektions- und Wartungsintervalle voraus.
Elektrische Anlagen:
- Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400 V) dürfen ausschließlich durch den zuständigen Netzbetreiber oder ein im Installateurverzeichnis gelistetes Fachunternehmen installiert werden.
- Elektrogeräte mit Drehstromanschluss (3 ~/400 V) sowie Geräte, die nicht steckerfertig sind, müssen durch einen Fachbetrieb eingebaut werden. Geräte mit einer Leistung von über 12 kW bedürfen zudem vor der Erstinstallation einer ausdrücklichen Zustimmung des Netzbetreibers.
Gasgeräte:
Die Installation, Inspektion, Wartung und Reparatur von Gasgeräten sowie die Einstellung von Gasflüssen dürfen ausschließlich von entsprechend qualifizierten Fachkräften vorgenommen werden.
Haftungsausschluss und rechtliche Hinweise
Die oben aufgeführten Sicherheitshinweise dienen ausschließlich zur allgemeinen Information und ersetzen keinesfalls eine fachkundige Beratung oder die Beachtung der jeweils geltenden gesetzlichen Vorschriften und Herstelleranweisungen. Unser Online-Shop übernimmt keine Haftung für Schäden, die aus einer unsachgemäßen Installation, Bedienung oder Wartung der Produkte entstehen. Es obliegt dem Nutzer, sich vor der Inbetriebnahme umfassend über alle relevanten Sicherheits- und Montagevorschriften zu informieren und diese strikt einzuhalten.
Die bereitgestellten Informationen stellen keine verbindliche technische Anleitung dar und garantieren nicht die Vollständigkeit oder Aktualität der Angaben. Jegliche Haftung für direkte oder indirekte Schäden, die durch die Nutzung der hier zur Verfügung gestellten Informationen entstehen, wird ausdrücklich ausgeschlossen.
